Connexions derrière le WIP COM 3D

Discussion dans 'Wip Com 3D' démarrée par Saint-Loup, 23 Avril 2016.

  1. Saint-Loup

    Saint-Loup Nouveau membre

    Inscrit depuis le :
    27 Janvier 2013
    Messages :
    4
    "J'aime" reçus :
    0
    Bonjour à tous !

    Je sollicite votre aide pour identifier les différentes connexions se trouvant à l'arrière du WIP COM 3D de ma peugeot 3008.

    Voici la photo :

    [​IMG]

    Si vous pouviez une par une me dire leur fonction suivant la numérotation de la photo je vous en saurai gré.

    Cordialement et bonne journée à tous !

  2. davidcentrale

    davidcentrale Modérateur

    Inscrit depuis le :
    1 Août 2004
    Messages :
    61 583
    "J'aime" reçus :
    1 873
    Ce sujet a été déplacé de la catégorie Peugeot 3008 vers la categorie Electronique embarquée par Davidcentrale

  3. yann3

    yann3 Dieu, tout simplement

    Inscrit depuis le :
    20 Janvier 2008
    Messages :
    22 819
    "J'aime" reçus :
    241
    1=lvds(ne sert pas)
    2=usb
    3=antenne fm
    4=cable lvds(ecran)
    5=antenne fm
    6=antenne gps
    7=connecteur iso(alim+ecran+hp+aux)
    8=boitier sos(avec sim integré)

  4. Saint-Loup

    Saint-Loup Nouveau membre

    Inscrit depuis le :
    27 Janvier 2013
    Messages :
    4
    "J'aime" reçus :
    0
    Bonjour Yann3, merci pour ta réponse rapide !

    La photo que j'ai postée précédemment a été trouvée sur un forum.anglais. Moi je n'ai pas osé débrancher tout. Mais j'ai quand même retiré le Wip com de la console.

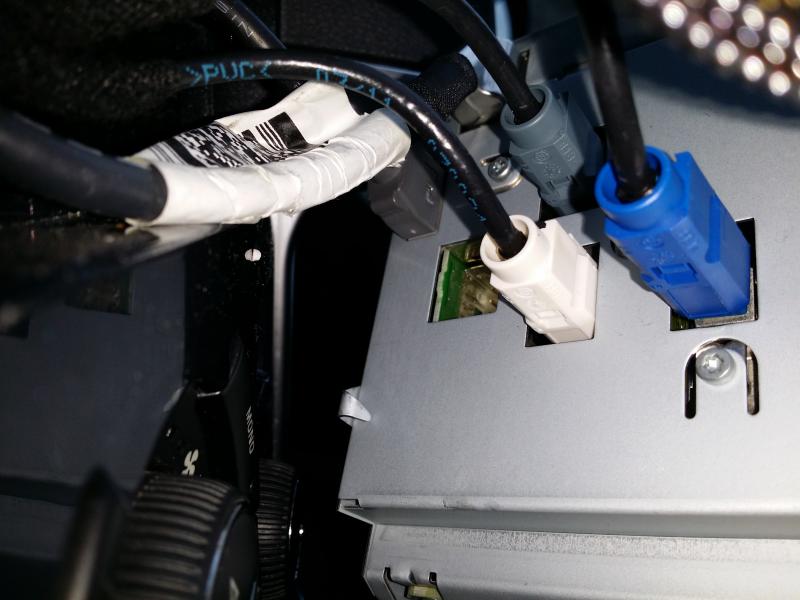

    Voici la photo :

    [​IMG]

    Donc deux questions :
    - la connexion 1 tu l'appelles "lvds". Que cela sgnifie-t-il ? A quoi sert-elle ?
    - cette connexion 1 est connectée alors que selon ton message elle ne sert à rien... (?)

    Merci de ton aide.

  5. Saint-Loup

    Saint-Loup Nouveau membre

    Inscrit depuis le :
    27 Janvier 2013
    Messages :
    4
    "J'aime" reçus :
    0
    Autres photos : [​IMG][​IMG]

    Merci.

  6. yann3

    yann3 Dieu, tout simplement

    Inscrit depuis le :
    20 Janvier 2008
    Messages :
    22 819
    "J'aime" reçus :
    241
    nan,je me suis boulé,c'est lvds blanc qui ne sert pas(le blanc est la meme que l'ecran)
    pour comprendre le cable lvds qui relit le ng4 a l'ecran a une connection femelle de chaque coté.une noir coté ng4 et une blanche coté ecran.
    tout comme les rneg,rt4,rt5,rt6,smeg

  7. Saint-Loup

    Saint-Loup Nouveau membre

    Inscrit depuis le :
    27 Janvier 2013
    Messages :
    4
    "J'aime" reçus :
    0
    Ah d'accord je comprends mieux. Merci.

  8. babass87

    babass87 Peugeot Addict

    Inscrit depuis le :
    11 Mai 2011
    Messages :
    892
    "J'aime" reçus :
    0
    En réalité, cette connexion "4" fonctionne... mais pas chez PSA :(

    C'est la sortie "second écran" pour un écran (ou 2?) arrière. Le WC3D de Harman-Becker est utilisé chez d'autres constructeurs automobile (Maserati entre autres). HB l'a conçu de manière à être multi-tâches, écran principal GPS/radio, écran secondaire pour les vidéos. Voilà la vraie utilité du lecteur DVD embarqué sur ce modèle.

    Seulement PSA a bloquer cette sortie sur leur firmware pour "mieux vendre" le pack vidéo, qui est franchement, il faut le dire, pas du tout ergonomique.

    Lors de la présentation de leur nouveau GPS haut-de-gamme, c'était un des points essentiel du produit.
    Malheureusement, il en a été décider autrement...

  9. matth21

    matth21 Modérateur
    Membre de l'équipe

    Inscrit depuis le :
    16 Août 2007
    Messages :
    10 618
    "J'aime" reçus :
    1 465
    Plus que non ergonomique, le Pack Vidéo a surtout un intérêt plus que limité puisque la principale activité que font les gosses en voiture sont regarder un DVD, ce que n'a pas l'équipement. Alors qu'avec le lecteur DVD du WIP Com 3D relié aux écrans arrière, ça aurait déjà été beaucoup plus intéressant (vraie solution intégrée, plus de fils qui trainent, possibilité pour le passager avant de changer de DVD sans devoir s'arrêter etc.). Avec des ports USB et/ou HDMI à la place du RCA, ça aurait été vraiment nickel. Et pour limiter le coût du système (car bon le Pack Vidéo n'était pas donné et le WIP Com 3D encore moins), prévoir une version du WIP Nav / WIP Nav+ avec un lecteur DVD.

  10. babass87

    babass87 Peugeot Addict

    Inscrit depuis le :
    11 Mai 2011
    Messages :
    892
    "J'aime" reçus :
    0
    Pas forcément une entrée hdmi, mais ne pas avoir au moins de lecteur intégré puisqu'ils ne voulaient pas utiliser le WC3D, ça c'est bien la plus grosse bourde.
    Les RCA, je dis oui, histoire d'y brancher une console par exemple.

    Le WC3D était au top et pouvait évoluer d'une belle façon, PSA l'a brider à mort et l'a enterré presque aussi vite.

  11. issamuse

    issamuse Nouveau membre

    Inscrit depuis le :
    30 Octobre 2016
    Messages :
    2
    "J'aime" reçus :
    0
    Bonjour,

    Je possède un 3008 1.6HDI 112 FAP Féline (Wip Com 3D + Pack Vidéo).
    Tout d'abord, merci pour ce travail éclaircissant.
    Du coup j'aimerais savoir s'il est possible de relier les écrans arrières à la prise 4 (quel type de câble et où se le procurer).
    Merci. :coucou:

  12. babass87

    babass87 Peugeot Addict

    Inscrit depuis le :
    11 Mai 2011
    Messages :
    892
    "J'aime" reçus :
    0
    Comprends pas l’intérêt?
    Mis à part faire comme dans un avion pour donner les infos du transport aux passagers...

    Avoir la lecture d'un DVD sur les écrans arrières? Dès que tu commence à rouler, l'image se coupe (sécurité pour l'écran principal, et oui, y a toujours un con ou deux qui pourrait regarder une vidéo pendant qu'il conduit... c'est comme le portable au volant).

  13. issamuse

    issamuse Nouveau membre

    Inscrit depuis le :
    30 Octobre 2016
    Messages :
    2
    "J'aime" reçus :
    0
    Bonjour Babass,

    Mon seul intérêt est de redonner à ce lecteur DVD une véritable utilité en utilisant les écrans du pack vidéo en écrans secondaires, puisque le Wip Com a été conçu dans ce sens (en tout cas initialement).

  14. babass87

    babass87 Peugeot Addict

    Inscrit depuis le :
    11 Mai 2011
    Messages :
    892
    "J'aime" reçus :
    0
    Malheureusement tu n'aura pas de signal, la sortie (prise) est bridé via firmware, et impossible de débrider, même via DiagBox.

    Maintenant, si tu as un écran qui traîne, tu peux toujours tester en plus de la sortie Av, ce sont les même fiches.
