modification écran odb mono vers couleur 607 ph1

[seb28410]

Franchement j'en sais rien, moi j'ai du faire réparer le miens car l'affichage devenait comme canal+ sans décodeur.
Je voyais plus une inversion de fil dans le câblage mais si tu as vérifié plusieurs fois...
Après pour le lecteur GPS il est peut être HS, faudrait pouvoir essayer avec le lecteur de quelqu'un sur le forum qui serait pas loin de chez toi.



[203 old school]

oui faudrais pouvoir essayer le boitier video et le lecteur gps...
si quelqu'un habite pres de briey



[Totodeviro]

On peut s'en sortir sans le faisceau d'origine j'avais réussi a trouver un écran couleur + calculo mais impossible de trouver le faisceau. Je me suis donc résolu à en faire un moi même.
Il suffit de trouver 2 connecteurs comme Ci-dessous
sur lesquels on va brancher les fils un à un. Je les ai ensuite collé entre eux pour qu'ils forment un bloc.

Pour le connecteur de la prise du monochrome, j'ai rajouté un connecteur mâle-mâle (gris sur les photos).
Les connecteurs m'ont coûté 5 euros c'est plutôt honnete.
Désole pour la syntaxe je suis sur mon téléphone.

Bien à vous.



[safir60]

Bonjour,

Je cherche un câble (faisceau) déjà fabrique pour remplacer mon écran monochrome par celui en couleur (Grand). Je suis prêt à l'acheter. Est ce que vous le vendez ? Ou pourriez-vous m'en fabriquer un svp ?



[dewetd]

quelqu'un vend un ecran et son calculateur ?



[dewetd]

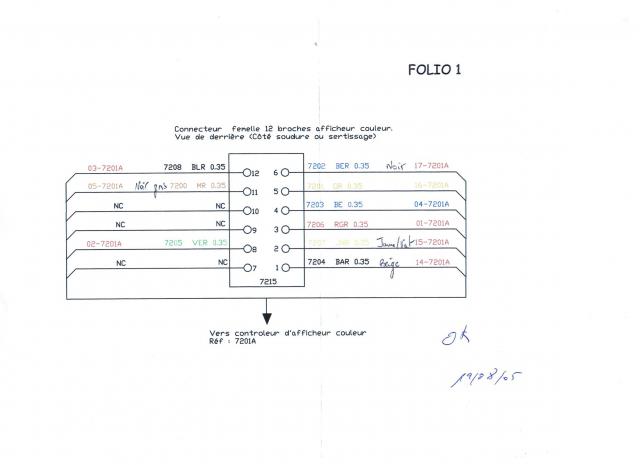

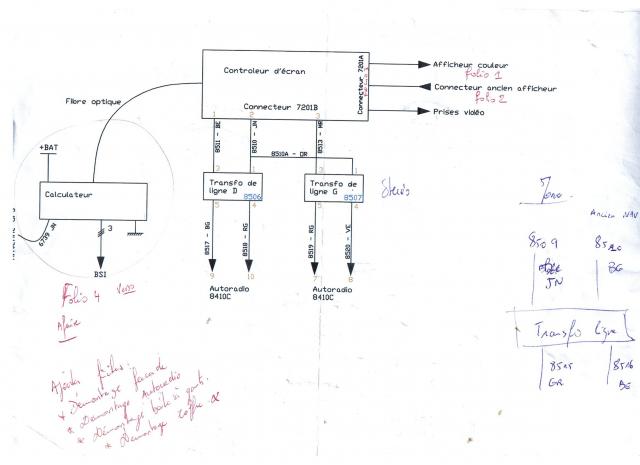

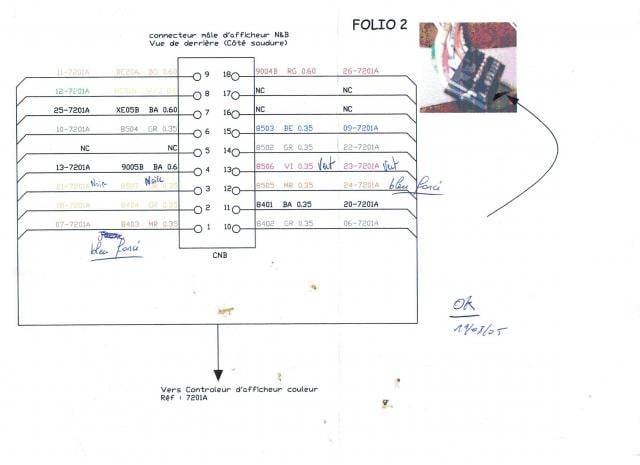

donc j'ai regroupé les infos cablage,avec la partcipation de rivaldo94(plans d'origine)
http://www.forum-peugeot.com/static/mesimages/22104/Image.jpg
http://www.forum-peugeot.com/static/mesimages/22104/Image (2).jpg
http://www.forum-peugeot.com/static/mesimages/22104/Image (3).jpg
vu que les fils des connecteurs,ne sont pas forcement reperé(meme connecteur pour different materiel et donc adresse differente)

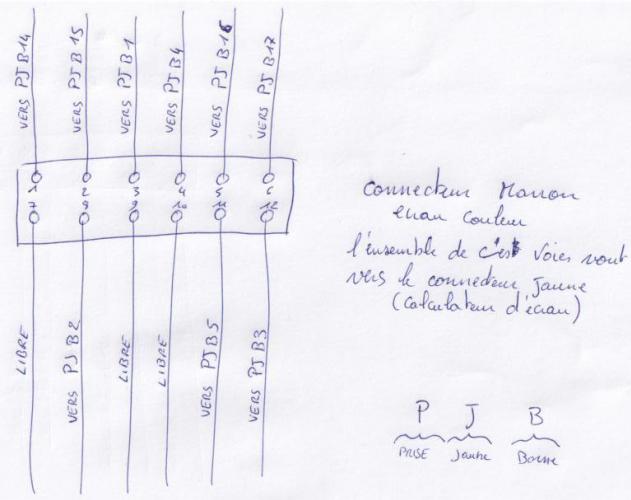

j'ai fait un chemas borne a borne

http://www.forum-peugeot.com/static/mesimages/22104/modif ecran mono coul 607 ph1 part2.jpg
petit lien vers le topic originel

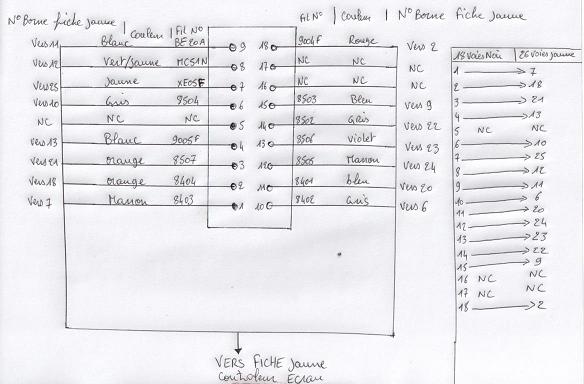

http://www.forum-peugeot.com/generations-precedentes/Peugeot-607/Questions-techniques-11/remplacement-ecran-sujet_34630_1.htmhttp://www.forum-peugeot.com/static/mesimages/22104/cablage ecran couleur ph1.jpg
edit (petite erreur d'ecriture) voie 18 du noir vers voie 26 du jaune

bonjour,

j'ai fait la meme modif et c'est super !
par contre j'ai branché les cables rca et pas de son ni vidéo c'est normal ?

il me restait un fil blanc sur le connecteur des rca et il n'est pas brancher
peut etre la raison ?

merci de votre aide



[M@tvts]

J'ai passé ma 607 en écran couleur.
Pour ne pas toucher au faisceau de la voiture j'ai récupéré le connecteur 18V noir de l'écran monochrome pour faire le lien entre le connecteur voiture et le connecteur 26V jaune
Il faut aussi récupérer les prises GPSsur le vh donneur car le précablage de la voiture n'a pas les bons connecteur pour le GPS couleur : il est prévu pour un GPS monochrome (prise blanche 12V et prise antenne à récupérer). Je me suis fait un récapitulatif du faisceau.

Bilan : ça fonctionne mais mon lecteur GPS semble HS malheureusement



[ozoeau]

Bonjour à tous
Je roule en 406 depuis plus 10ans après 2 xantia et avec en parallèle des 306, xsara et xsara Picasso. Enfin bref et avec les 3 enfants et les sièges auto c'est définitivement trop petit. J'ai trouvé une 607 essence 16v pas trop kilométrée. C'est une phase 1 (évidemment) et elle souffre du problème d'afficheur partiellement effacée.
Après plusieurs soirées de recherche, je m'étais fait à l'idée que nous ne pourrons pas le réparer de façon durable, du coup ma compagne n'était pas emballé à l'idée d'avoir cette afficheur hs dans une voiture que l'on ne connait pas, ça se défend ! J'allais passer la main. Et puis je suis tombé sur sujet.
Alors si j'ai bien tout compris de vos échanges : il me faut trouver un écran couleur de phase 1 avec son entourage, le calculateur qui lui se fixe derrière la boite à gant et refaire le câblage comme indiqué sur les schémas et nous aurions un affichage durable sans perte de fonction (les commenades au volant notamment) ?

A titre d'info : cette 607 est de 2001, elle dispose d'un téléphone, pas de lecteur en façade mais un chargeur dans le coffre.



[ozoeau]

Je suis resté sans réponse ... pas grave, j'ai finalement opté pour une phase 2 diesel.
