Réparation de l'écran ordinateur de bord 407, affichage lcd "TOPIC"
- Démarrée par Asterix31
- Date de début
si tu peut et si tu a le temp de faire un tutos au propre,on le fera scotcher dans le sommaire Bonjour à tous, je viens de suivre les instructions de papylac pour redonner un peu de peps à l'afficheur de ma 407.
Il suffit de dessouder un condensateur CMS à l'arrière du PCB et le remplacer. On est lundi et je ne voulais pas attendre que les magasins d'électronique ouvrent mardi, du coup le condensateur que j'ai utilisé provient d'un vieux téléphone que j'allais jeter (47nf 50v en ceramique).
Le condensateur est replié vers l'arrière pour que le PCB puisse être remis en place correctement.

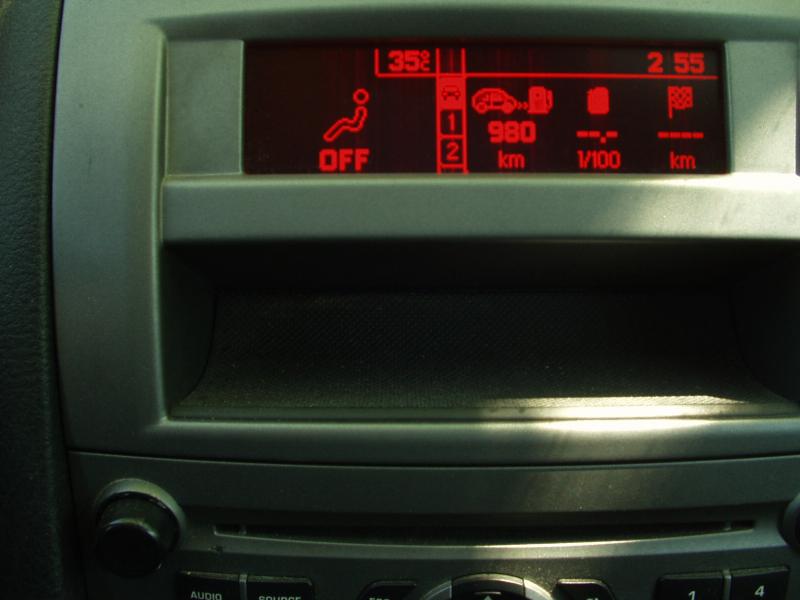

Résultat des courses, vous pouvez constater qu'il fait 35°C à l'intérieur de la voiture. L'affichage n'est pas parfait mais c'est une très nette amélioration par rapport à avant, car l'écran était totalement illisible même à 20°C. A température ambiante l'écran fonctionne correctement maintenant. Je pense rajouter des dissipateurs thermiques plus tard c'est toujours ça de pris.
Un grand merci à papylac qui m'a évité de dépenser 100€ pour un gadget de mauvaise facture
Edit : Mon afficheur fonctionne désormais aussi bien qu'à ses premier jours avec une autre manipulation. La nappe qui relie l'écran au circuit électronique se décolle avec la chaleur, en fait cette nappe est fixée au circuit avec de la colle. Il suffit d'envoyer une source de chaleur (avec un sèche cheveux ou un pistolet à air chaud) sur la colle et appliquer une légère pression sur les connexions. Il semblerait que les afficheurs dernière génération sont identiques aux vieux modèles, ce n'est que le contours métallique qui a été rajouté pour maintenir la nappe à l'écran correctement.
Il suffit de dessouder un condensateur CMS à l'arrière du PCB et le remplacer. On est lundi et je ne voulais pas attendre que les magasins d'électronique ouvrent mardi, du coup le condensateur que j'ai utilisé provient d'un vieux téléphone que j'allais jeter (47nf 50v en ceramique).
Le condensateur est replié vers l'arrière pour que le PCB puisse être remis en place correctement.
Résultat des courses, vous pouvez constater qu'il fait 35°C à l'intérieur de la voiture. L'affichage n'est pas parfait mais c'est une très nette amélioration par rapport à avant, car l'écran était totalement illisible même à 20°C. A température ambiante l'écran fonctionne correctement maintenant. Je pense rajouter des dissipateurs thermiques plus tard c'est toujours ça de pris.
Un grand merci à papylac qui m'a évité de dépenser 100€ pour un gadget de mauvaise facture
Edit : Mon afficheur fonctionne désormais aussi bien qu'à ses premier jours avec une autre manipulation. La nappe qui relie l'écran au circuit électronique se décolle avec la chaleur, en fait cette nappe est fixée au circuit avec de la colle. Il suffit d'envoyer une source de chaleur (avec un sèche cheveux ou un pistolet à air chaud) sur la colle et appliquer une légère pression sur les connexions. Il semblerait que les afficheurs dernière génération sont identiques aux vieux modèles, ce n'est que le contours métallique qui a été rajouté pour maintenir la nappe à l'écran correctement.
Bonjour,
Sur le site aliexpress, il y a des écran neuf à 25€ FDP in.
Est-ce que quelqu'un à déjà essayé ?
Sur le site aliexpress, il y a des écran neuf à 25€ FDP in.
Est-ce que quelqu'un à déjà essayé ?
bonjour
Voilà, j'ai vu ceci
http://fr.aliexpress.com/item/Pulchritudinous-307-big-408-triumph-c5-chinese-bombards-display-orange-tool/789730362.html
on peut le mettre comme ça? C'est bien compatible même si notre modèle de voiture est avec clim mono-zone? Sur la photo l'afficheur est programmé pour bi-zone.
Merci
Voilà, j'ai vu ceci
http://fr.aliexpress.com/item/Pulchritudinous-307-big-408-triumph-c5-chinese-bombards-display-orange-tool/789730362.html
on peut le mettre comme ça? C'est bien compatible même si notre modèle de voiture est avec clim mono-zone? Sur la photo l'afficheur est programmé pour bi-zone.
Merci
Bonsoir
J'ai commandé mon afficheur sur aliexpress il y a 10 jours, il est arrivé ce matin (c'etait plutôt rapide) je l'ai payé 36.90€ frais de port gratuits.
Je l'ai remplacé (nous étions 2, on peut le faire seul, mais c'est plus sur de se donner les bons conseils lorsqu'on pêche un peu au remontage...) Ce n'est vraiment pas compliqué, il y a plusieurs vidéo sur youtube.
Donc là il fonctionne parfaitement! J'ai reconfiguré date et heure, et puis rapidement il s'est mis en mode eco (il faut dire que la radio s'est allumée en cours de montage suite a une mauvaise manip', nous n'avions pas debranché la batterie pour pas devoir réinitialiser.)
Donc demain j'irai faire un tour pour voir si tout marche bien.
Le seul bémol, c'est que j'ai une clim basique et là mon afficheur m'affiche du bi-zone. Je prendrai le temps pour voir si je peux y toucher dans le menu. Autre petit detail, là leur afficheur est a fond jaune et ecrit en noir, mais perso ça ne me gène pas!
Aucun regret d'avoir depensé 37€!!! je recommande ce site qui est fiable (je commande très souvent chez eux, ils ont de tout...)
Bonne continuation!
J'ai commandé mon afficheur sur aliexpress il y a 10 jours, il est arrivé ce matin (c'etait plutôt rapide) je l'ai payé 36.90€ frais de port gratuits.
Je l'ai remplacé (nous étions 2, on peut le faire seul, mais c'est plus sur de se donner les bons conseils lorsqu'on pêche un peu au remontage...) Ce n'est vraiment pas compliqué, il y a plusieurs vidéo sur youtube.
Donc là il fonctionne parfaitement! J'ai reconfiguré date et heure, et puis rapidement il s'est mis en mode eco (il faut dire que la radio s'est allumée en cours de montage suite a une mauvaise manip', nous n'avions pas debranché la batterie pour pas devoir réinitialiser.)
Donc demain j'irai faire un tour pour voir si tout marche bien.
Le seul bémol, c'est que j'ai une clim basique et là mon afficheur m'affiche du bi-zone. Je prendrai le temps pour voir si je peux y toucher dans le menu. Autre petit detail, là leur afficheur est a fond jaune et ecrit en noir, mais perso ça ne me gène pas!
Aucun regret d'avoir depensé 37€!!! je recommande ce site qui est fiable (je commande très souvent chez eux, ils ont de tout...)
Bonne continuation!
bonjour
bon, j'ai parfois honte d'être français
donc voila, en lisant vos posts, j'ai suivi vos liens et acheter un ordinateur de bord provenance chine
le cout 26.50euros
reçu hier
achat d'un tournevis torx de 10 a 3.91 euros (j'ai un prix sur l'outillage)
et bien il fonctionne très bien
http://fr.aliexpress.com/item/Pulch...e-bombards-display-orange-tool/789730362.html
je vous tiens au courant si les choses changes mais a ce prix la, j'en remplace 10 que j'ai pas payé le prix d'un neuf acheté en france
ps : moi j'ai la clim bi zone
bon, j'ai parfois honte d'être français
donc voila, en lisant vos posts, j'ai suivi vos liens et acheter un ordinateur de bord provenance chine
le cout 26.50euros
reçu hier
achat d'un tournevis torx de 10 a 3.91 euros (j'ai un prix sur l'outillage)
et bien il fonctionne très bien
http://fr.aliexpress.com/item/Pulch...e-bombards-display-orange-tool/789730362.html
je vous tiens au courant si les choses changes mais a ce prix la, j'en remplace 10 que j'ai pas payé le prix d'un neuf acheté en france
ps : moi j'ai la clim bi zone
Bonjour,
Sur la photo de Papylac, je n'arrive pas à savoir lequel des deux composants je dois dessouder.Je vous met une photo de ma carte pour voir les pièces en question, merci pour votre aide.
edit: desolé la photo ne veux pas s'afficher
)
sur cette photo il y a deux composants, le 1er en bas à droite est plus gros (2mm) que celui juste au dessus qui lui mesure 1mm.
Cordialement,
SebPhil
Sur la photo de Papylac, je n'arrive pas à savoir lequel des deux composants je dois dessouder.Je vous met une photo de ma carte pour voir les pièces en question, merci pour votre aide.
edit: desolé la photo ne veux pas s'afficher
)sur cette photo il y a deux composants, le 1er en bas à droite est plus gros (2mm) que celui juste au dessus qui lui mesure 1mm.
Cordialement,
SebPhil
Bonjour à tous.
Je m'appel Alex et je suis pas mal bricoleur car je conçois, programme et fabrique des imprimantes 3D.
Je viens d'acheter une Citroen C5 de 2008 et bingo, l'afficheur déconne.
La solution 1 est d'acheter un nouvel écran sur Aliaexpress.
La solution 2 est de metre des dissipateurs.
Mais partons sur la solution 1.
La cosse de connection de l'écran est la meme que sur les photos des chinois.
Par contre mon écran affiche 2 menu (son et affichage), alors que sur ceux des chinois ils ont pleins de menus (son, affichage + bluetoot + clim....). Que vas t'il se passer quand je vais connecter leurs écrans sur ma voiture? Est ce que ils s'affichent sans que j'y ai accès ou ils n'apparaissent pas?
Merci à vous.
Je m'appel Alex et je suis pas mal bricoleur car je conçois, programme et fabrique des imprimantes 3D.
Je viens d'acheter une Citroen C5 de 2008 et bingo, l'afficheur déconne.
La solution 1 est d'acheter un nouvel écran sur Aliaexpress.
La solution 2 est de metre des dissipateurs.
Mais partons sur la solution 1.
La cosse de connection de l'écran est la meme que sur les photos des chinois.
Par contre mon écran affiche 2 menu (son et affichage), alors que sur ceux des chinois ils ont pleins de menus (son, affichage + bluetoot + clim....). Que vas t'il se passer quand je vais connecter leurs écrans sur ma voiture? Est ce que ils s'affichent sans que j'y ai accès ou ils n'apparaissent pas?
Merci à vous.
Ok mais du coup comment je fais pour telecoder seulement mes paramètres. Car eux l'envoient déjà programmer. Est ce que je vais devoir repasser à la valise (si oui combien cela va me couter)? Ou est ce qu'il faut le connecter à un ordi?
Merci beaucoup
Merci beaucoup
@papylac, comment est-ce que tu sais que le condensateur est un 47nf 50v (j'y connais pas grand chose en électronique, mais j'aimerai comprendre) ?
Pour le moment, j'ai
- enlevé le cache blanc derrière (c'est un peu mieux mais pas suffisant)
- commandé des dissipateurs thermiques ahdésifs
Pour le moment, j'ai
- enlevé le cache blanc derrière (c'est un peu mieux mais pas suffisant)
- commandé des dissipateurs thermiques ahdésifs
Bonjour papylac moi c'est serge62Je met une photo regardez la temperature marquée sur l'ecran 35°
C'est net sans trait sur l'ecran?
J'ai un soucis je ne vois pas quel condensateur tu remplace de plus on parle de mettre une résistance de 120k mais la non plus je ne vois pas où, car je ne peux pas ouvrir les photos?
Merci d'avance pour votre réponse
Bonjour,
Un ami possesseur d'une 407 est confronté au même problème.
Puisqu'il n'y a plus aucunes photos de disponible, j'ai contacté directement @papylac qui m'a gentiment fourni toute sa documentation avec photos.
Je met mes photos détaillées afin que tout le monde en profite.
Rappel: condensateur à remplacer par un 47nF.
j'ai mesuré l'ancien condensateur: il ne faisait plus que 10nF...
afficheur remonté dans la 407: impeccable.
plus qu'à attendre les chaleurs pour valider cette réparation
Un ami possesseur d'une 407 est confronté au même problème.
Puisqu'il n'y a plus aucunes photos de disponible, j'ai contacté directement @papylac qui m'a gentiment fourni toute sa documentation avec photos.
Je met mes photos détaillées afin que tout le monde en profite.
Rappel: condensateur à remplacer par un 47nF.
j'ai mesuré l'ancien condensateur: il ne faisait plus que 10nF...
afficheur remonté dans la 407: impeccable.
plus qu'à attendre les chaleurs pour valider cette réparation
Dernière édition:
Bonjour.
J’ai bien tout lu et je vais aussi essayer cette technique de remplacer le condensateur.
Le marchand de composants électronique me demande de préciser :
-condensateur polarisé ou non ?
-tension ?
-chimique ?
Pouvez-vous m’aider à résoudre ces questions ?
Grand merci !
Arnaud
J’ai bien tout lu et je vais aussi essayer cette technique de remplacer le condensateur.
Le marchand de composants électronique me demande de préciser :
-condensateur polarisé ou non ?
-tension ?
-chimique ?
Pouvez-vous m’aider à résoudre ces questions ?
Grand merci !
Arnaud
