TUTO Installation RT4
- Démarrée par 407xs29
- Date de début
Bonjour,
je me permet de déterrer le sujet afin d'avoir vos lumières sur quelques points noir.
Alors voila, je vais entre bientôt en procession d'un autoradio type Rt3 et écran, le faisceau de connexion rt3 et écran en fibre optique, les ventilateur de dissipation de chaleur pour l'écran est le boitier diversity.
Je suis totalement perdu quand au connexion qu'il me manque,
Je trouve des produits sur internet, mais je ne sait pas s'il seront compatible avec le poste.
J'ai regarder aussi sur le service box de Peugeot, mais je m'y perd tant les références sont multiples.
Bien évidement, le monsieur de chez Peugeot a quelque chose a me dire comme toujours, " ce n'est pas possible de faire ce type de monte."
En fait je demande si une âme charitable pourrait bien me dire les références compatible avec le rt3 est aussi quelle types de câblages ils me manque pour procéder a une installation du rt3.
voila, je vous remercie par avance pour votre aide précieuse est inestimable.
je me permet de déterrer le sujet afin d'avoir vos lumières sur quelques points noir.
Alors voila, je vais entre bientôt en procession d'un autoradio type Rt3 et écran, le faisceau de connexion rt3 et écran en fibre optique, les ventilateur de dissipation de chaleur pour l'écran est le boitier diversity.
Je suis totalement perdu quand au connexion qu'il me manque,
Je trouve des produits sur internet, mais je ne sait pas s'il seront compatible avec le poste.
J'ai regarder aussi sur le service box de Peugeot, mais je m'y perd tant les références sont multiples.
Bien évidement, le monsieur de chez Peugeot a quelque chose a me dire comme toujours, " ce n'est pas possible de faire ce type de monte."
En fait je demande si une âme charitable pourrait bien me dire les références compatible avec le rt3 est aussi quelle types de câblages ils me manque pour procéder a une installation du rt3.
voila, je vous remercie par avance pour votre aide précieuse est inestimable.
Bonjour,
Voila comme promis un petit tuto pour l'installation d'un RT4 en seconde monte
Première étape, on démonte le RD4 avec les 2 petites vis torx qui sont dans les 2
petits trou de chaque coté du poste (repère jaune). On l'enlève, on le déconnecte en entier
et on a accès aux 2 vis de l'écran de l'ODB (repère rouge), on enlève le support ODB avec
l'ODB et on le déconnecte.on vend les 2 pour une centaine d'euros au passage (tite réduc
sur le RT4

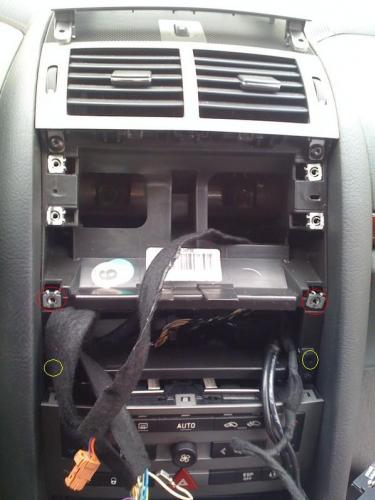

Une fois démonté ça donne ça.
http://www.forum-peugeot.com/mesimages/31984/IMG_0475.jpg

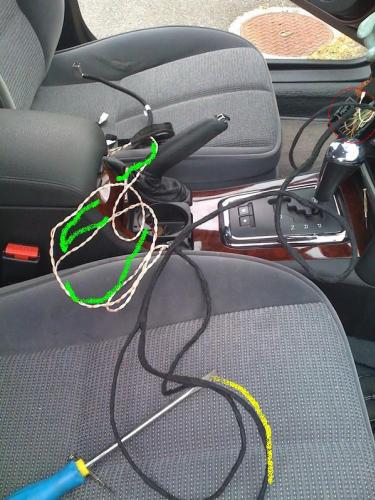

On connecte le faisceau micro (repère vert) , prise video (repère jaune) à la prise d'origine
(repère rouge) aux emplacements libres
voir photo ci dessous
http://www.forum-peugeot.com/mesimages/31984/IMG_0476.jpg
Voici le faisceau d'antenne GPS ect + antenne
http://www.forum-peugeot.com/mesimages/31984/IMG_0477.jpg
Ensuite passons au démontage de la boite à gants
Des vis en dessous
http://www.forum-peugeot.com/mesimages/31984/IMG_0478.jpg

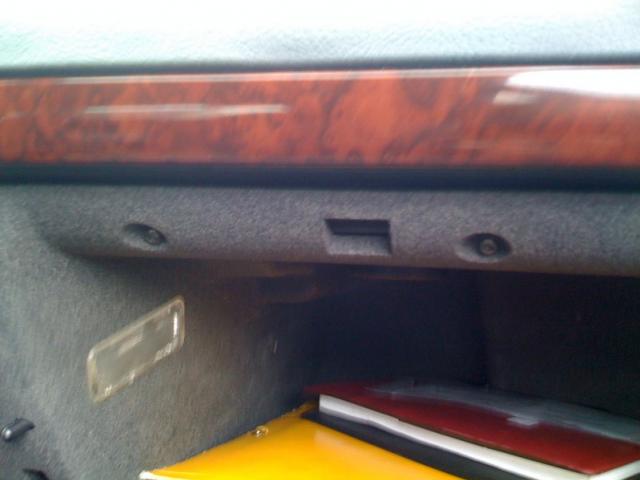

Et au dessus de la boite une fois ouverte
http://www.forum-peugeot.com/mesimages/31984/IMG_0479.jpg

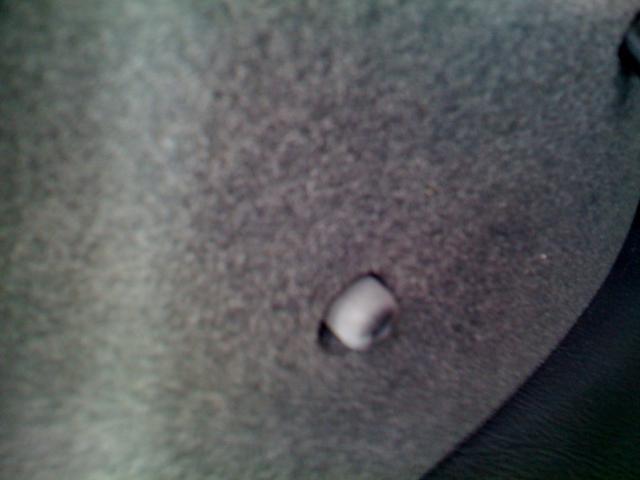

Sur les cotés de la boite à gants la ou la trappe se ferme, il y a des caoutchoucs
http://www.forum-peugeot.com/mesimages/31984/IMG_0480.jpg

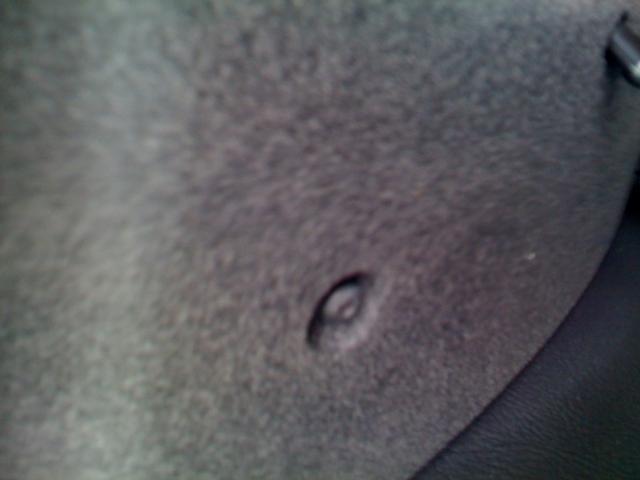

Les enlever et dévisser
http://www.forum-peugeot.com/mesimages/31984/IMG_0481.jpg

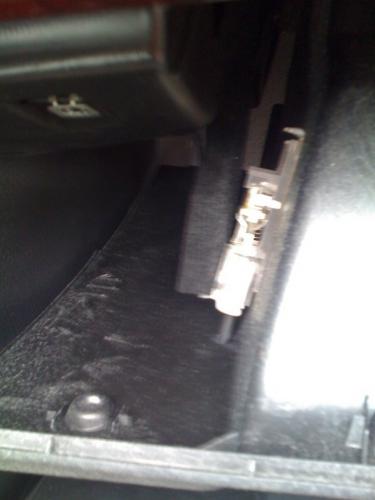

On sort doucement la boite à gants et l'on déconnecte la prise permettant l'éclairage de celle-ci.
http://www.forum-peugeot.com/mesimages/31984/IMG_0482.jpg

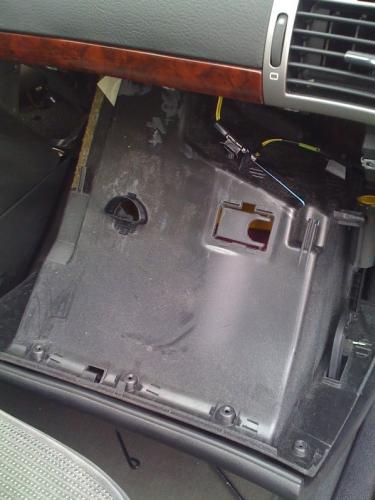

Puis l'on sort complètement la boite à gants
http://www.forum-peugeot.com/mesimages/31984/IMG_0483.jpg

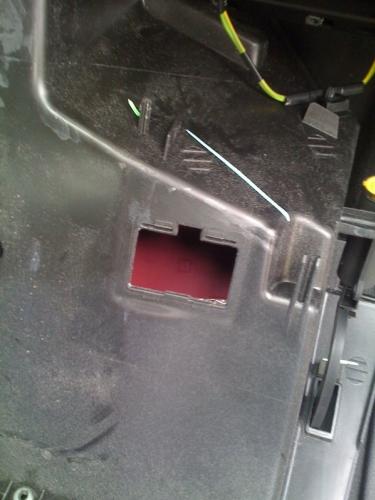

On enlève le bout de plastique pour mettre à la place le port audio/vidéo
http://www.forum-peugeot.com/mesimages/31984/IMG_0484.jpg
Bonjour 407xs29
Jaurais besoin d'une information urgente car je suis actuellement aussi en train d'installer un gps mais il y a un truc que je n'ai pas compris concernant le faisceau à modifier
Est-il possible que l'on prenne contact ensemble ?
Cordialement
Vaut mieux acheter un rt4, voir rt5.
C'est comme passé de la 2 cv à la dyane, pour ceux qui ont connu
Ce n'est pas plug and play, mais faisable par certains du forum
Et prévoir un ecran br ou hr un rt4 ou rt5 une antenne gps /gsm les prises rca un micro et son faisceau, quelques connectiques, l'encadrement de l'écran, un cordon usb et le data.
Voilà la liste de courses.
C'est comme passé de la 2 cv à la dyane, pour ceux qui ont connu
Ce n'est pas plug and play, mais faisable par certains du forum
Et prévoir un ecran br ou hr un rt4 ou rt5 une antenne gps /gsm les prises rca un micro et son faisceau, quelques connectiques, l'encadrement de l'écran, un cordon usb et le data.
Voilà la liste de courses.
Un administrateur pourrait rétablir les droits UNIX sur https://www.forum-peugeot.com/static/mesimages/31984/IMG_0475.jpg
Le fichier semble toujours exister
Chaque ancienne image il suffit de remplacer "/Forum" par "/static" (où l'ajouter si /Forum pas présent)
Le fichier semble toujours exister
Chaque ancienne image il suffit de remplacer "/Forum" par "/static" (où l'ajouter si /Forum pas présent)
Peine perdu, car un véhicule , possédant un rd4 , n a pas d'antenne gps / tel. Donc déja se procurer le type d'antenne
